Satria FU meggunakan bearing di CAM

Mesin Satria Fu dirancang memberikan performa dahsyat di rpm tinggi. tetapi tidak semua kontruksi dan material standar FU dirancang untuk rpm tinggi..... salah satunya adalah sistem jalur pelumasan dan jurnal atau dudukan gerak cam FU.

Menurut mas Londo Punggawa TRB Motor, Kalasan, Sleman-DIY, jalur pelumasan ke cam bawaan FU kurang bagus untuk rpm tinggi...... Jalur masuk oli ke cam datang dari sisi samping jurnal (dudukan cam). Padahal cam yang berputar, berarti ada efek sentrifugal yang menghambat oli masuk ke lengah as cam...

Efek sentrifugal pada rpm tinggi jelas turut membesar. Berarti hambatan oli memasuki bagian tengah as cam makin membesar. Suplai oli ke nok atau profile cam dan jurnal cam berikutnya (dimulai dari jurnal sisi kanan, ke jurnal tengah dan sisi kiri) jelas menurun. Pelumasan rawan menjadi drop pada rpm tinggi.

Sedang soal tumpuan cam FU. Gerak cam FU standar ditumpu pada jurnal berbahan aluminuim alloy. Di jurnal ini tidak ada bearing atau metal jalan pun ga ada........ Artinya hanya mengandalkan lapisan film oli dan bahan dari kontruksi jurnal pada head dan cangkang FU (setengah bagian dari pengikat cam FU)


Nah, dari situlah mas Londo yang nama KTP-nya Agus Ernawan berfikir untuk untuk memasang bearing (needle roller bearing) di jurnal kiri dan kanan. Efisiensi mekanis jelas meningkat karena berkurangnya nilai gesekan untuk mengerakkan cam FU.

Lewat tumpuan roller bearing yang punya nilai koefisien gesek lebih rendah. Bahkan dibanding tipe bearing non roller. Gesekan atau kerugian mekanispun berkurang. Tentu saja hal ini akan membuat gerak cam pun menjadi lebih stabil.namun pemasangan needle roller bearing atau laher jarum yang dilengkapi casing ini menutup lubang dan got pelumasan di jurnal cam.
Nah, sekalian aja jalur oli dirubah. Melewai tengah as cam, macam pelumasan cam mesin bebek lainya sperti jupiter.
Sebagai praktek, Mas Londo menerapkanya ke head dari Suzuki satria FU berjuluk DEN BAGUS (FU 200cc spek turing bertenaga 30,8Hp) milik Wildan Zuhdi yang menjabat sebagai Sekretaris Ssfc Pengda Bangka Belitung.
Motor Satria FU Den Bagus ini pernah menjadi Head Line news di Tabloid otoplus pada Edisi Tahun IX September 2011

Berikut adalah Komponen-komponen yang di gunakan :


Gambar 1. Needle roller bearing

Gambar 1. Needle roller bearing

Gambar.2

ukuranya menyesuaikan diameter dalam laher agar bs terpasang di cam. Tak lupa hasil bubutanya dihardening agar as cam yang dibubut tidak mudah aus...... Proses hardening dan bahan yang dibutuhkan tak beda dengan proses hardening pada ujung batang klep setelah potong batang klep. Karena proses hardeningnya diujung, jadi relatif aman dari kemungkinan cam kemakan...

Gambar. 3

Begitu laher bisa terpasang, jalur oli standar gak bisa digunakan lagi karena tertutup dan membentur casing laher. Modifikasi dilakukan dengan mengarahkan oli keatas, naik ke cangkang cam. Dibuatkan lubang baru dwngan diameter 3 mm. Setelah naek, oli kemudian diarahkan keluar

Gambar.4

 Setelah masuk dr lobang tadi, lalu Oli keluar dari lubang ini

Gambar. 5

Pelat tambahan. Oli yg mengalir keluar cangkang langsung ditemukan dengan lubang di pelat tambahan. Pelat ini punya ketebalan 5 mm. Dan diameter luabng dan saluranya 3 mm. Lubang di pinggir pelat ini menampung oli dan kemudian diarahkan ke lubang yang bertemu dengan as cam. Bagaimana oli itu bisa keluar dari lubang tengah itu? Ada saluran penghubung didalam pelat...... Mas Londo membuatnya dengan mengebor tegak lurus antar 2 lubang tadi. Bekas lubang disisi pelat sebagai awal pengeboran lantas ditutup dengan campuran lem besi atau tambalan timah hitam atau bronze...

Gambar.6

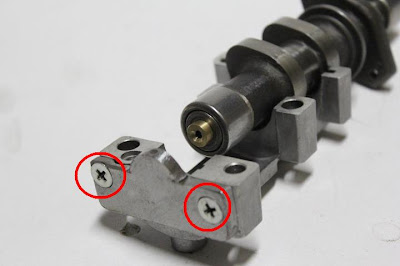

Agar mudah dimengerti, kita bisa melihat pelat tambahan ketika dipasang di cangkang/ rumah cam. Untuk mengikat pelat ke cangkang, dibutuhkan pula 2 baut pengikat rumah CAM

Gambar. 7

  Pelat tambahan yang sudah terpasang di cangkang/ cangklong

Gambar.8

Sambungan. Agar oli masuk sempurna ke lubang tengah as cam, lubang dari pelat tambahan butuh ditambah mekanisme penghubung. Bahan sambungan dipilih dari bahan kuningan yang punya sifat tahan gesek. Konbtruksinya butuh per penekan agar hubungan antar lubang bisa lebih pasti dan paten

Video suara mesin Satria Fu menggunakan Bearing pada CAM

Satria Den bagus yang sudah menerapkan cam with bearing. Hasilnya, suara mesin lebih halus dari sebelumnya. Tarikanpun terasa lebih enteng. Pokoknya mantap, joss guandhos...apalagi pas dirpm lebih tinggi suara mesinya mirip suara mesin special engine...

Penampakan head yang sudsh terpasang cam dengan bearing


Demikian catatan ini dibuat dengan tujuan ingin berbagi kepada rekan-rekan semua. Semoga bermanfaat...Salam gaspoll dari Satria Den Bagus dan Suhu Londo TRB, Sang pawang mesin Den Bagus dari padepokan TRB Motor dari lereng Gunung Merapi Ngayogjokarto Hadiningrat...



Semoga Bermanfaat

TERIMA KASIH
